SEW45系列万能式断路器

SEW系列万能式断路器(以下简称断路器)适用于交流50Hz,额定工作电压至AC690V,额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，该断路器具有智能化保护功能，选择性保护**，能提高供电可靠性，避免不必要的停电。
符合标准: GB/T14048.2和IEC60947-2等标准。订购热线：13634215093

联系我们

产品详情

产品概述

SEW系列万能式断路器(以下简称断路器)适用于交流50Hz,额定工作电压至AC690V,额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，该断路器具有智能化保护功能，选择性保护**，能提高供电可靠性，避免不必要的停电。

符合标准: GB/T14048.2和IEC60947-2等标准。

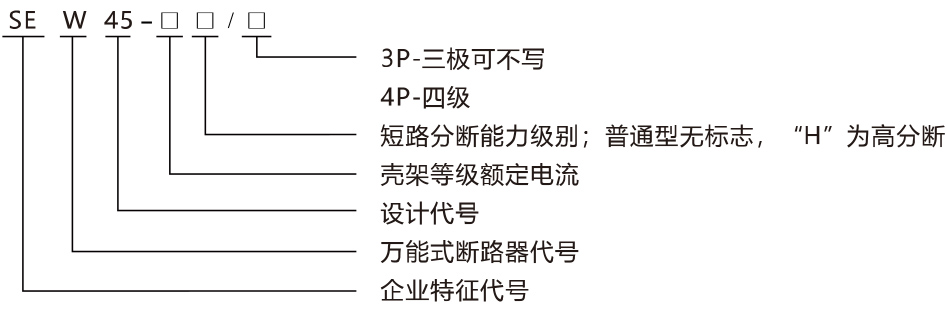

产品命名规则


正常工作条件和安装条件

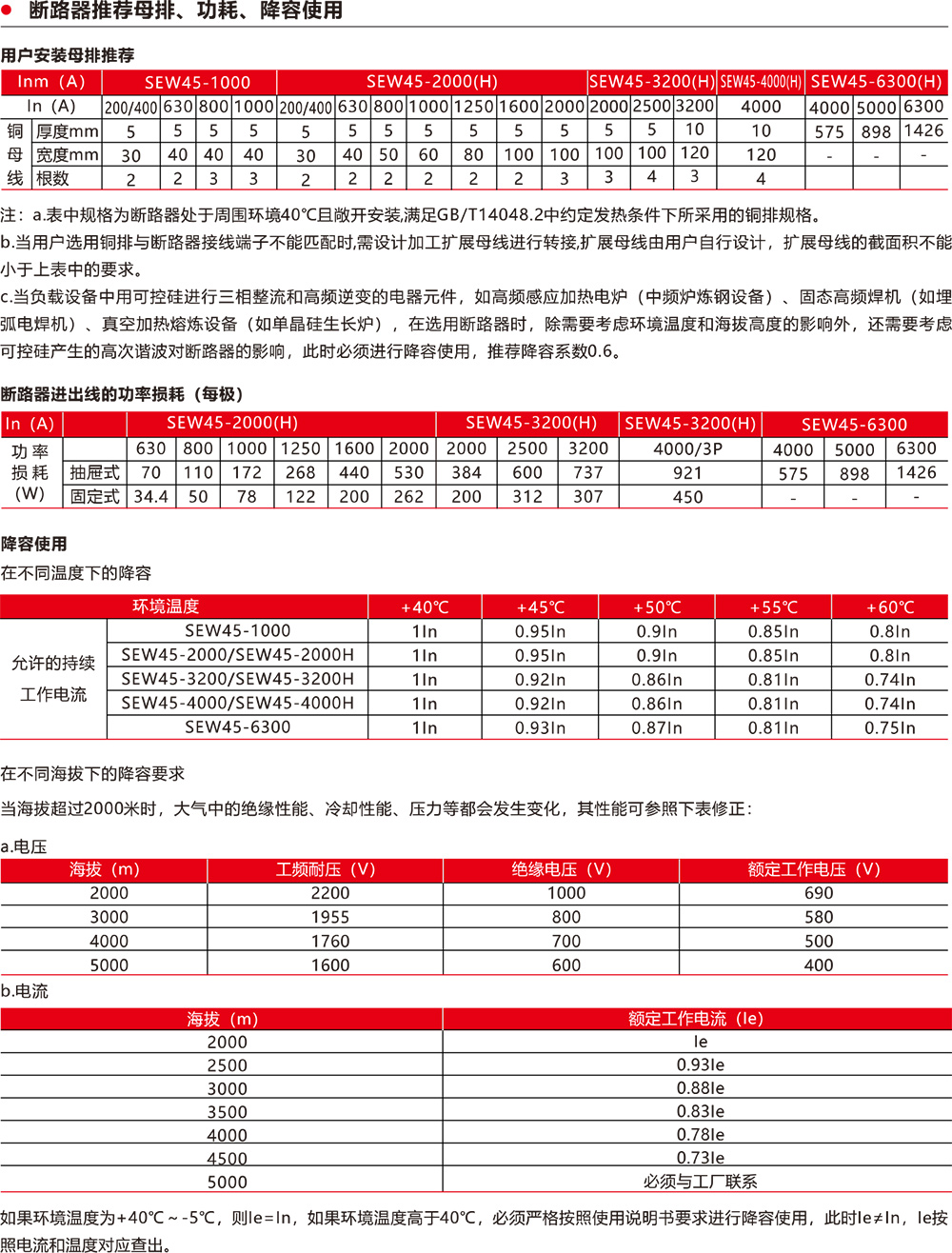

环境温度:上限值不超过+40°C,下限值不低于-5°C, 24h的平均值不超过+35°C。

注1:下限值为-10°C或-25°C的工作条件,在订货时用户须向制造厂申明。

注2: . 上限值超过+ 40°C或下限值低于-10°C或25°C工作条件，用户应与制造厂协商。

海拔:不超过2000m。

大气条件:相对湿度在周围空气温度为+ 40°C时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25°C,并考虑到因温度变化发生在产品表面.上的凝露。

污染等级: 3级。

使用类别: B。

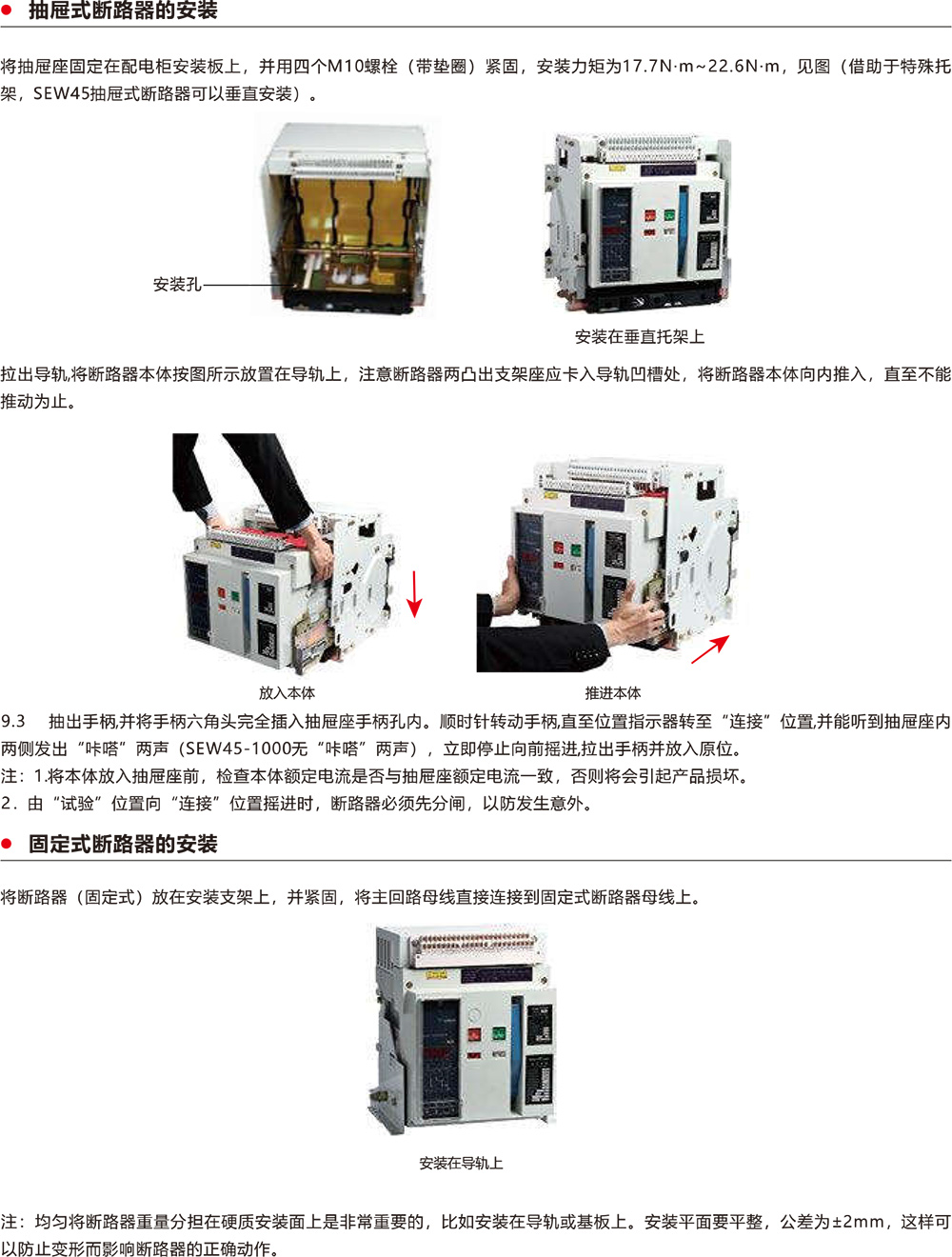

安装类别:断路器的安装类别为IV，当主回路的额定工作电压小于等于AC400V时,辅助电路安装类别除了欠压脱扣器线圈和电子脱扣器用的电源变压器初级线圈与断路器相同外，其余均为I;当主回路的额定工作电压大于AC400V小于等于AC690V时,辅助电路需要用隔离变压器与主回路隔离，隔离变压器的容量≥5kVA,并且控制回路的最高工作电压为AC400V,辅助电路安装类别均为I。断路器应按照制造厂提供的使用说明书的安装要求进行安装，断路器垂直倾斜度不超过5°。

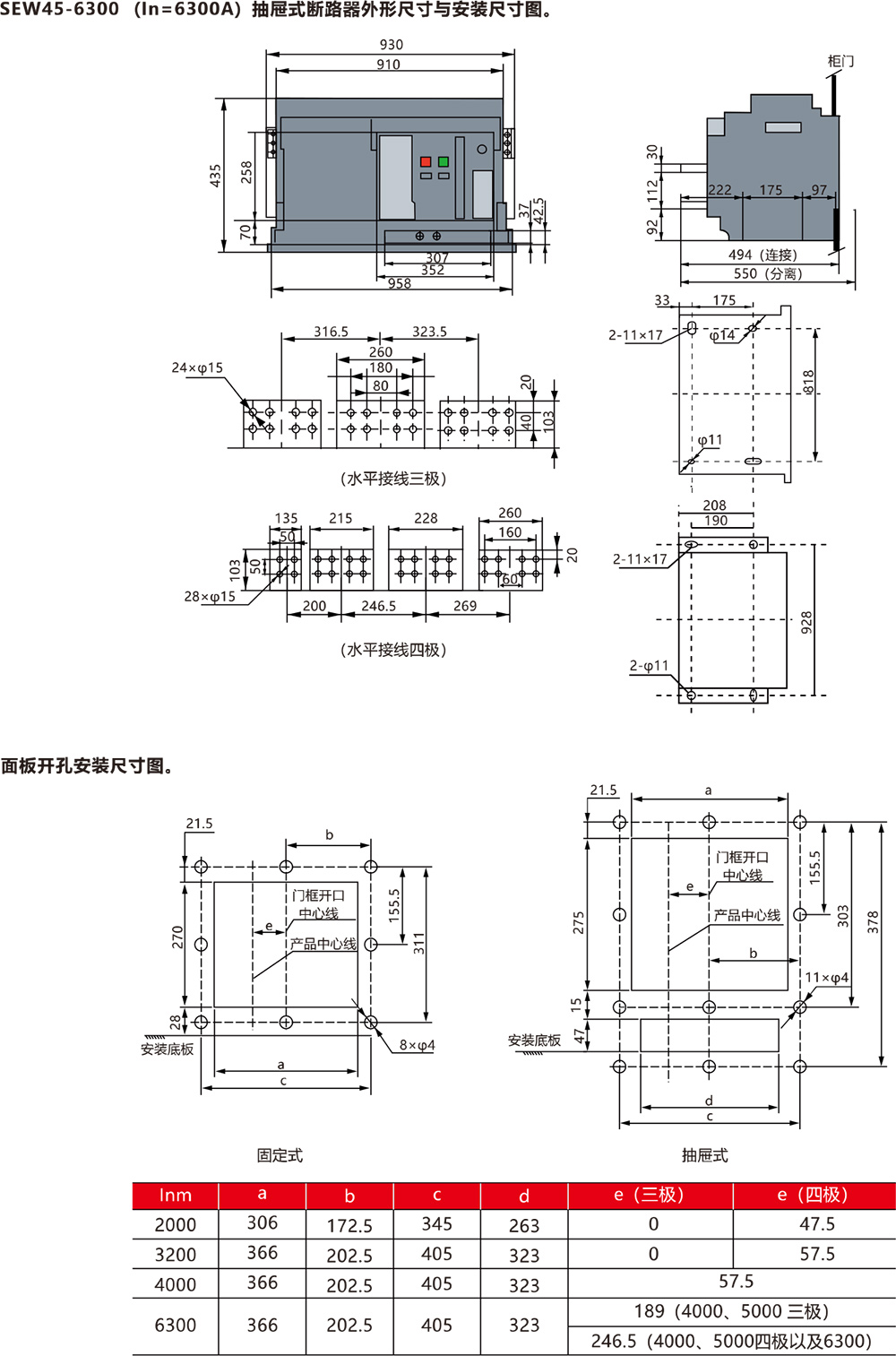

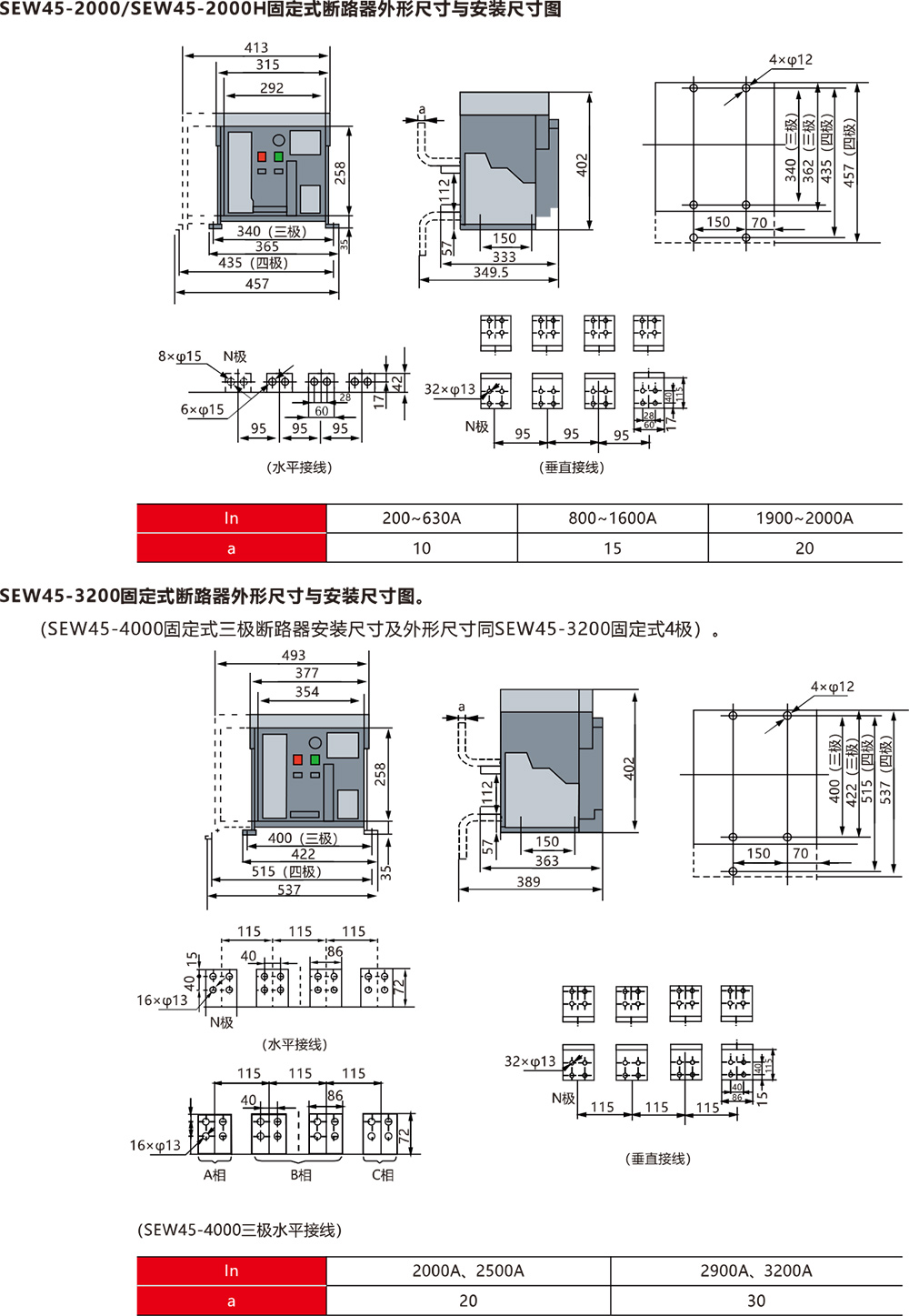

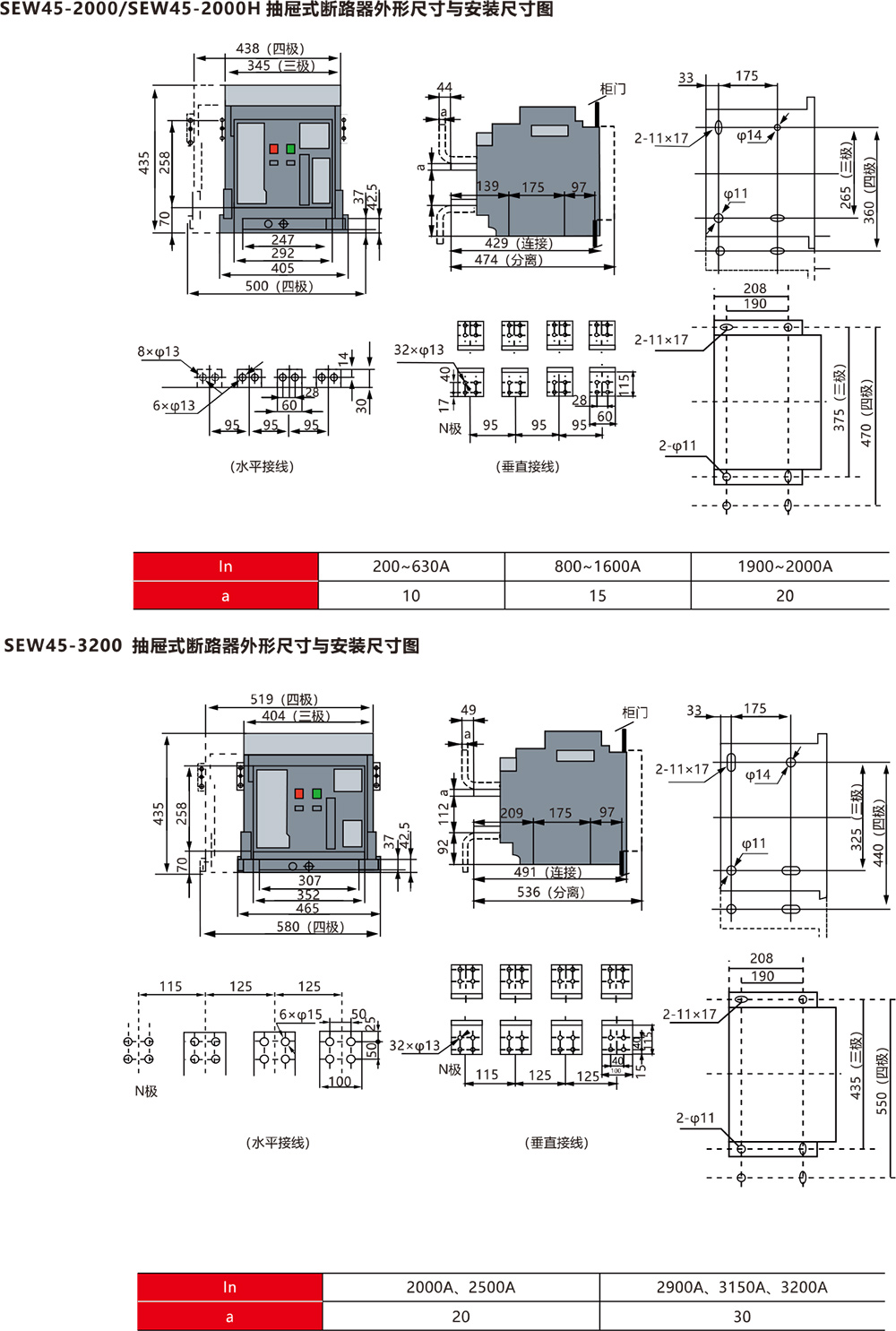

外形尺寸

型号	SEW45-1000	SEW45-200o/ SEW45-2000H	SEW45-3200/ SEW45-3200H	SEW45-4000/ SEW45-400OH	SEW45-6300
固定3P	274×289×315	362×333×402	422×363×402	537×363×402	-
固定4P	344×389×315	457×333×402	537×363×402	-	-
抽屉3P	286×373×362	375×429×435	435x491×435	550×494×435	813×494×435 (4000A/5000A) 928x494x435 (> 5000A/6300A)
抽屉4P	352×373×362	470×429×435	550×491×435		930×494×435

主要技术参数

基本信息
壳架等级额定电流		1000	2000/2000H	3200/3200H	4000/4000H	6300
额定工作电流In(A)		200/250/300 350/400/500 630/700/800 1000	200/250/400 500/630/800 1000/1250 1600/1900 2000	2000/2500 2900/3150 3200	4000	4000/4900 5000/5900 6300
极数		3P/4P	3P/4P	3P/4P	3P	3P/4P
频率(Hz)		50	50	50	50	50
额定工作电压Ue(V)		40/69	40/69	40/69	400/690	40/69
额定绝缘电压Ui(V)		1000	1000	1000	1000	1000
额定冲击耐受电压Uimp (kV)		12	12	12	12	12
分断能力级别		空（常规)	空(常规)/H	空(常规）/H	空（常规)	空（常规)
额定极限短路分断能力lcu(kA)	Ac400v	42	80/90	100/100	100/100	120
额定极限短路分断能力lcu(kA)	AC690v	25	50/65	65/65	65/65	75
额定运行短路分断能力lcs(kA)	AC400v	30	80/90	80/100	80/90	100
额定运行短路分断能力lcs(kA)	AC690v	20	40/65	10/13	50/65	65
额定短时耐受电流lcw/1s(kA)	AC400v	30	55/60	80/80	80/80	100
额定短时耐受电流lcw/1s(kA)	AC690v	20	40/50	50/50	50/50	65
额定短时耐受电流lcw/0.5s(kA)	AC400V	/	-/75	-/100	-/100	/
额定短时耐受电流lcw/0.5s(kA)	Ac690v	/	-/65	-/65	-/65
使用寿命	机械	免维护15000 有维护30000	免维护15000 有维护30000	免维护10000 有维护20000	免维护10000 有维护20000	免维护5000 有维护10000
使用寿命	电气	免维护8000	免维护8000	免维护6000	免维护6000	免维护1500
飞弧距离(mm)		0	0	0	0	0
安装方式		固定式、抽屉式	固定式、抽屉式	固定式、抽屉式	固定式、抽屉式	抽屉式

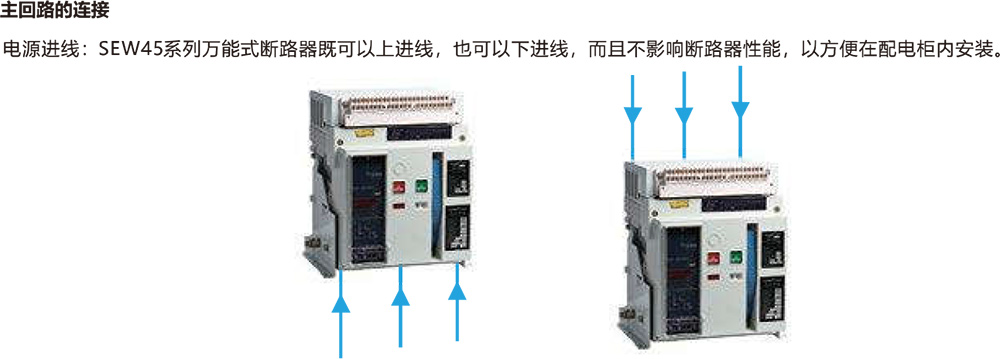

接线方式		水平、垂直	水平、垂直	水平、垂直	水平	水平

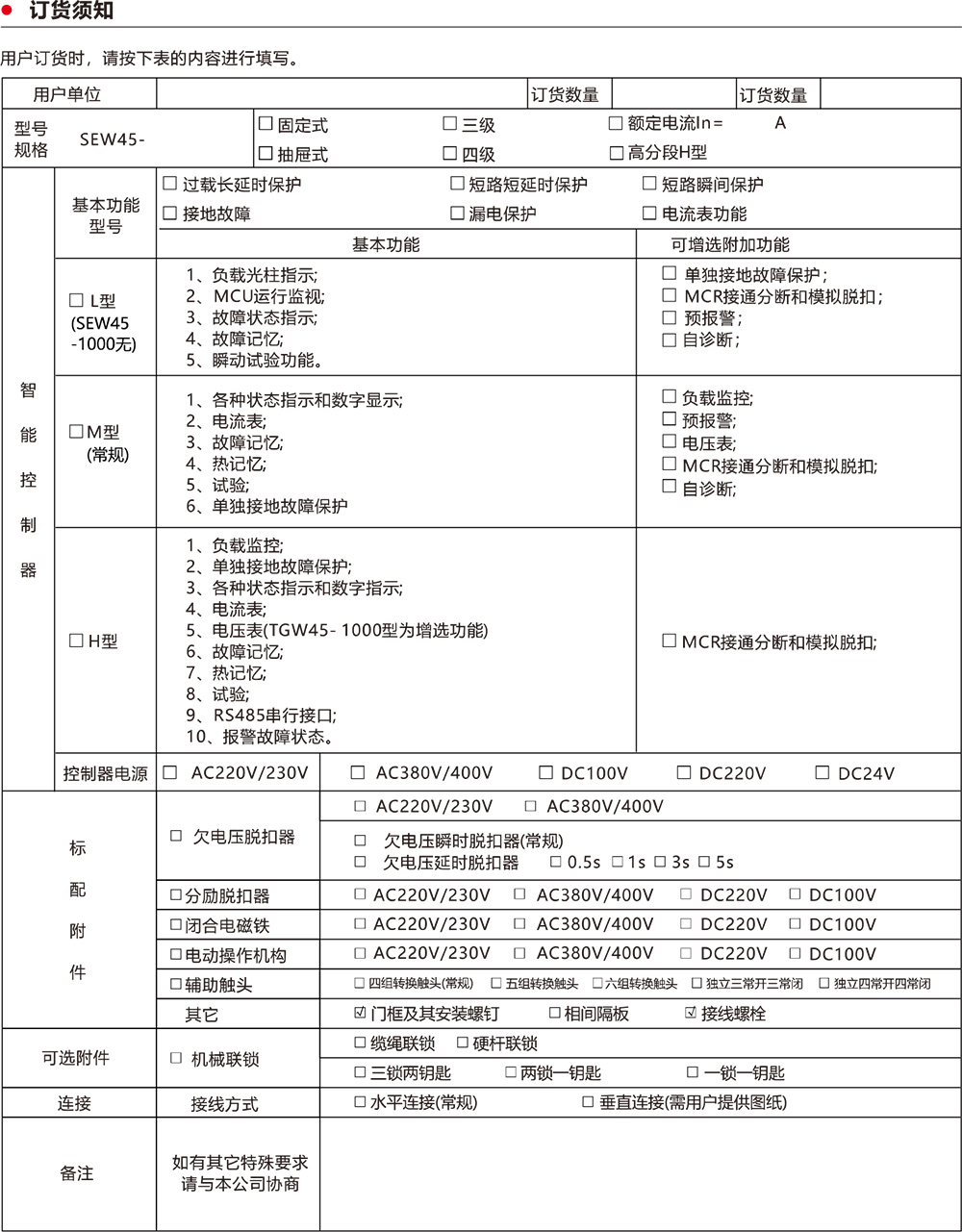

控制器类型		2M/2H	L/M/2M/2H/3M/3H
