产品概述
SEM1系列塑料外壳式断路器(以下简称断路器)是采用国际先进设计技术研制、开发的新型断路器之一，按照其额定极限短路分断能力(Icu) 的高低分为L型(标准型)、M型(较高分断型)、H型(高分断型)三类。该产品具有体积小、分断能力高、飞弧短、 抗振动等特点,是陆地及船舶使用的理想产品。其额定绝缘电压为800V(SEM1-63为500V)，适用于交流50Hz,额定工作电压690V及以下的电路中做线路的不频繁转换和电动机的不频繁启动之用。本系列断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备免受损坏。本系列断路器可垂直安装(即竖装)，亦可水平安装(即橫装)。
产品符合
IEC60947-1及GB/T 14048.1《低压开关设备和控制设备第1部分:总则》。
IEC60947-2及GB/T 14048.2《低压开关设备和控制设备第2部分:断路器》。
该产品已通过"CQC" 认证、"CE" 认证、"CB" 认证。

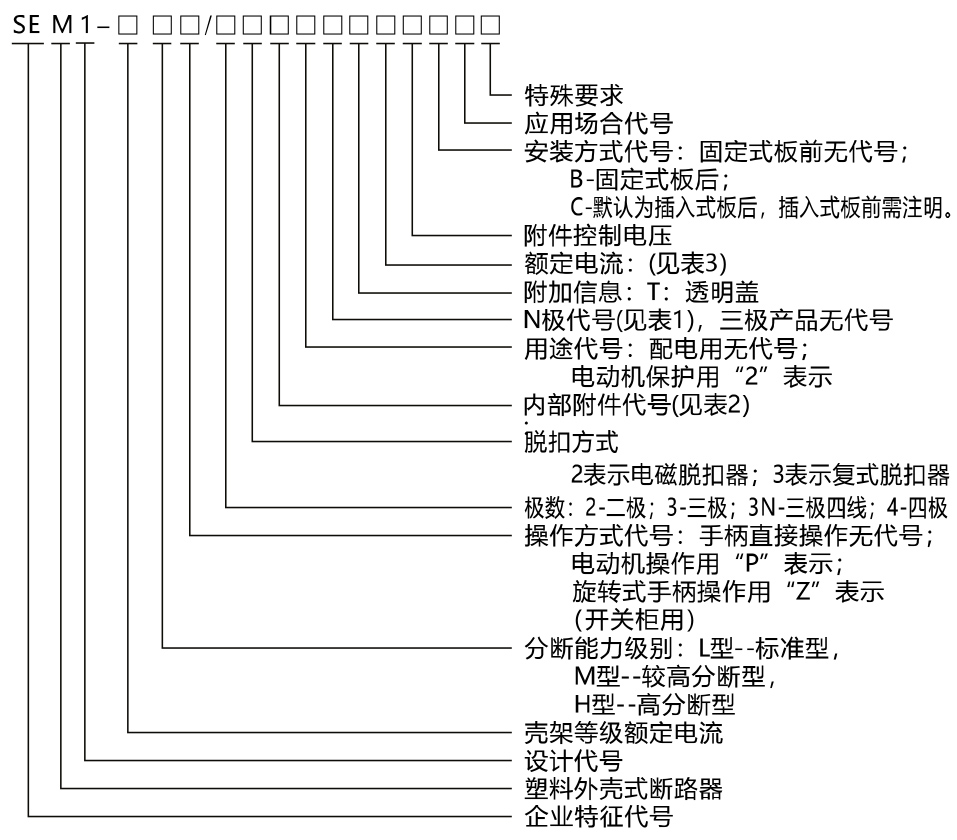

产品命名方式

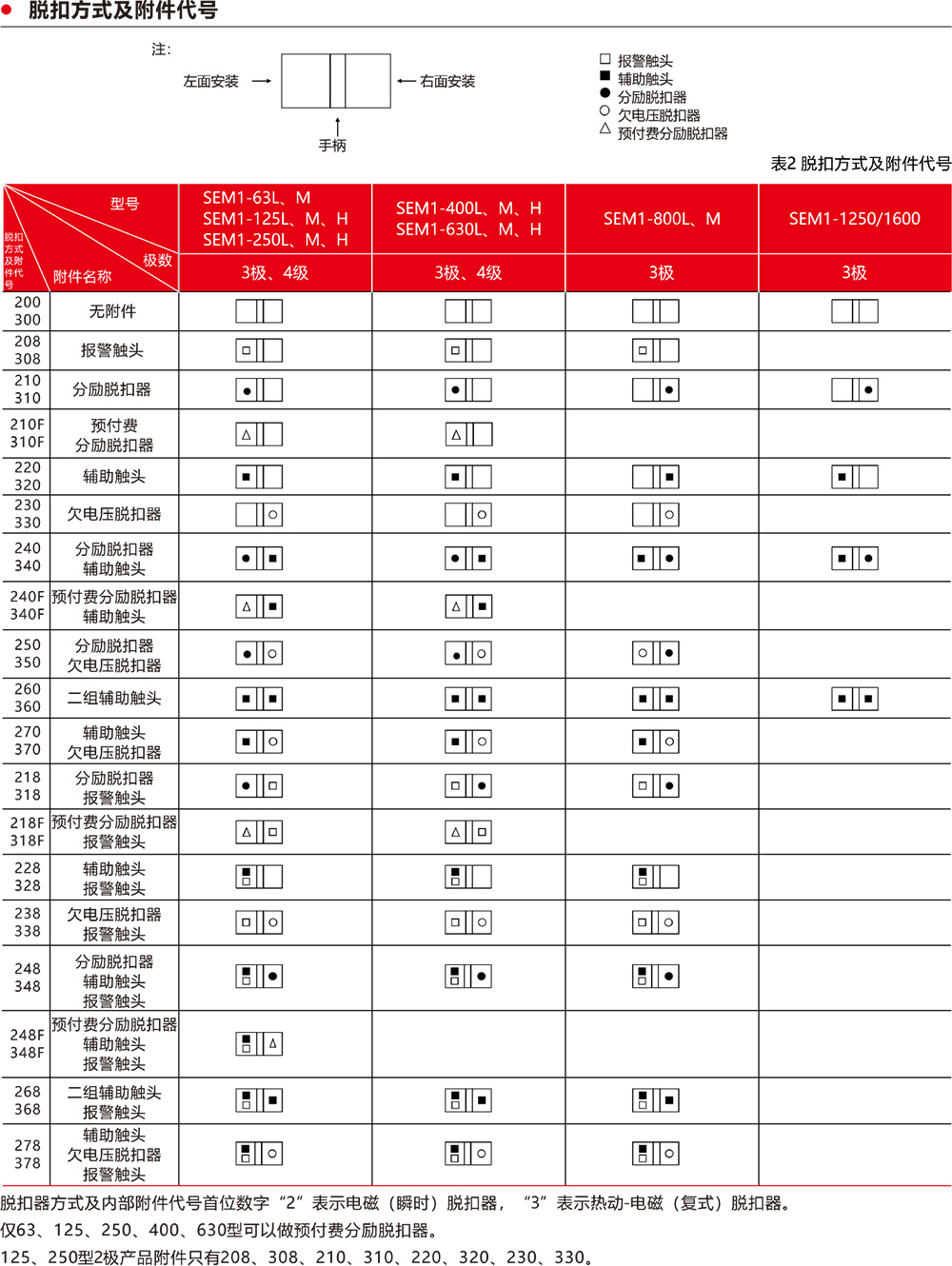

代号 说明 A型 N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分 B型 N极不安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分) C型 N极安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分) D型 N极安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分 主要技术参数
基本信息 壳架等级额定电流 63 125 250 400 630 800 1250 1600 极数 3P、3P+N、4P 2P、3P、3P+N、4P 2P、3P
3P+N、4P3P、3P+N、4P 3P、3P+N、4P 3p、3P+N、4P 3P、4P 3P、4P 频率(Hz) 50 50 50 50 50 50 50 50 额定工作电压Ue(v 400/415 400/415
660/690400/415
660/690400/415
660/690400/415
660/690400/415
660/690400 400/690 额定绝缘电压Ui(v) 500 800 800 800 800 800 800 800 额定冲击耐受电压
Uimp (k)6 8 8 8 8 12 12 额定工作电流In(A) 10、16、20、25、32、40、50、63 16、20、25、32、40、50、63、80、100、125 100、125、160、180、200、225、250 225、250、315、350、400 400、500、630 630、700、800 630、700、800、1000、1250 700、800、1000、1250、1400 分断能力级别 L M L M H L M H L M H L M H L M / / 领定极限短AcC400/415v
路分断能万25 50 35 50 85 35 50 70 50 65 100 50 65 100 50 75 80 100 lcu(kA) AC660/690V / / 5 10 / 5 10 / 10 10 / 10 10 / 30 30 / 35 额定运行短
路分断能万AC400/415v 18 25 25 35 50 25 35 50 35 42 65 35 42 65 35 37.5 40 75 Ics(kA) AC660/690v / / 4 5 / 4 5 / 5 5 / 5 5 / 15 15 l 22 隔离功能 有 有 有 有 有 有 有 有 使用类别 A类 A类 A类 A类 A类 A类 A类 A类 使用寿命 机械 20000 20000 20000 10000 10000 10000 5000 2500 电气 3000 3000 3000 2000 2000 2000 800 500 飞弧距离(mm) ≤ 50 ≤ 50 ≤ 50 ≤100 ≤ 100 ≤ 100 ≤120 ≤ 120

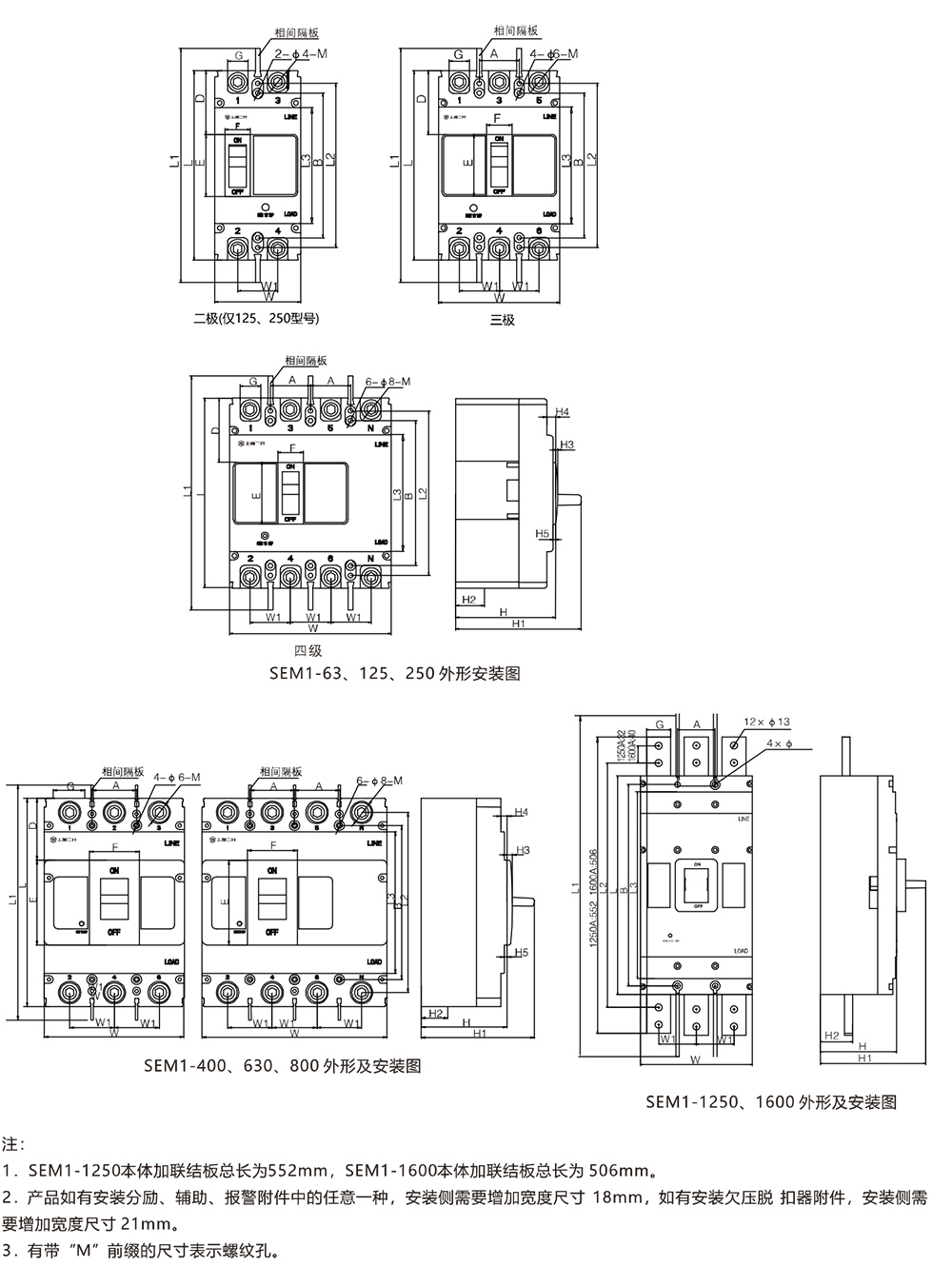

安装尺寸
