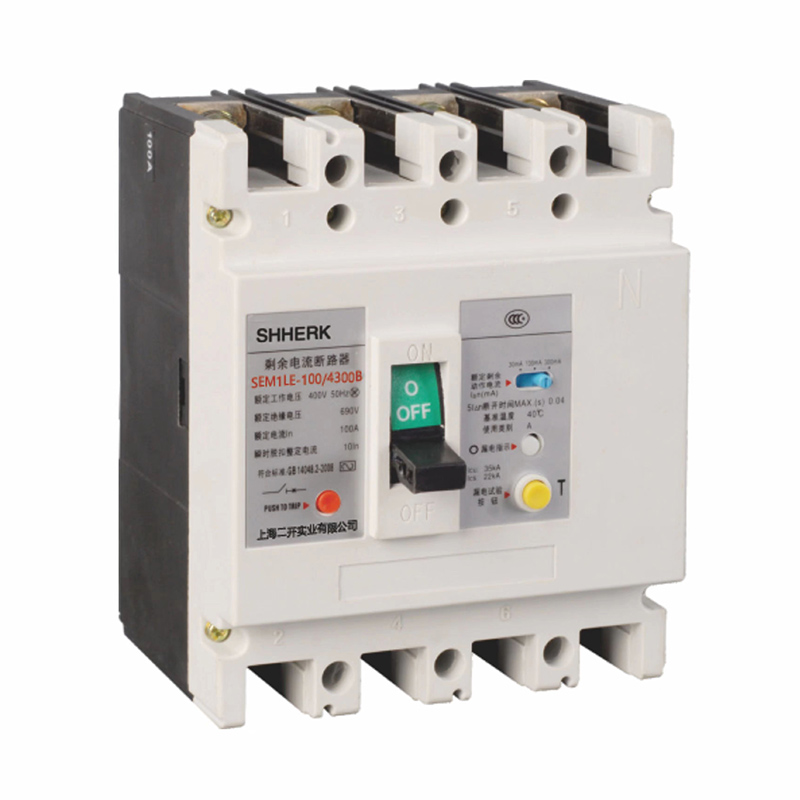

SEM1L系列剩余电流保护断路器

SEM1 L系列具有剩余电流保护的断路器(以下简称断路器)是本公司采用国际先进技术设计、开发的新型漏电断路器之一。适用于交流50Hz,额定电压至400V, 额定电流1 6A至800A的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过30mA的漏电断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为**的直接接触保护。同时还可用来防止由于接触故障电流而引起的火灾危险。并可用来保护线路免受过载、短路等危害，亦可作为线路的不频繁转换和电动机不频繁启动之用。
该断路器具有体积小、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、辅助触头、旋转手柄操作机构、电动操作机
构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
符合标准: GB/T14048.2 和IEC60947-2. 订购热线：13634215093

联系我们

产品详情

产品概述

该断路器具有体积小、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。

符合标准: GB/T14048.2 和IEC60947-2.

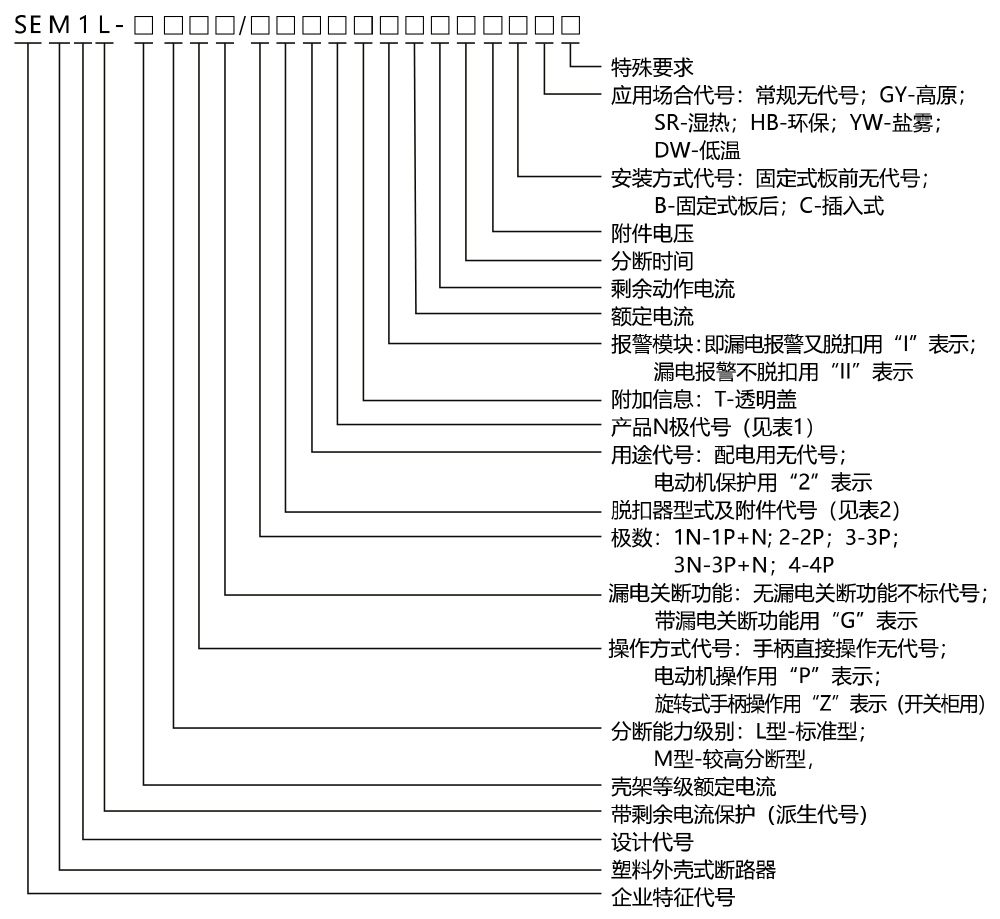

产品命名规则

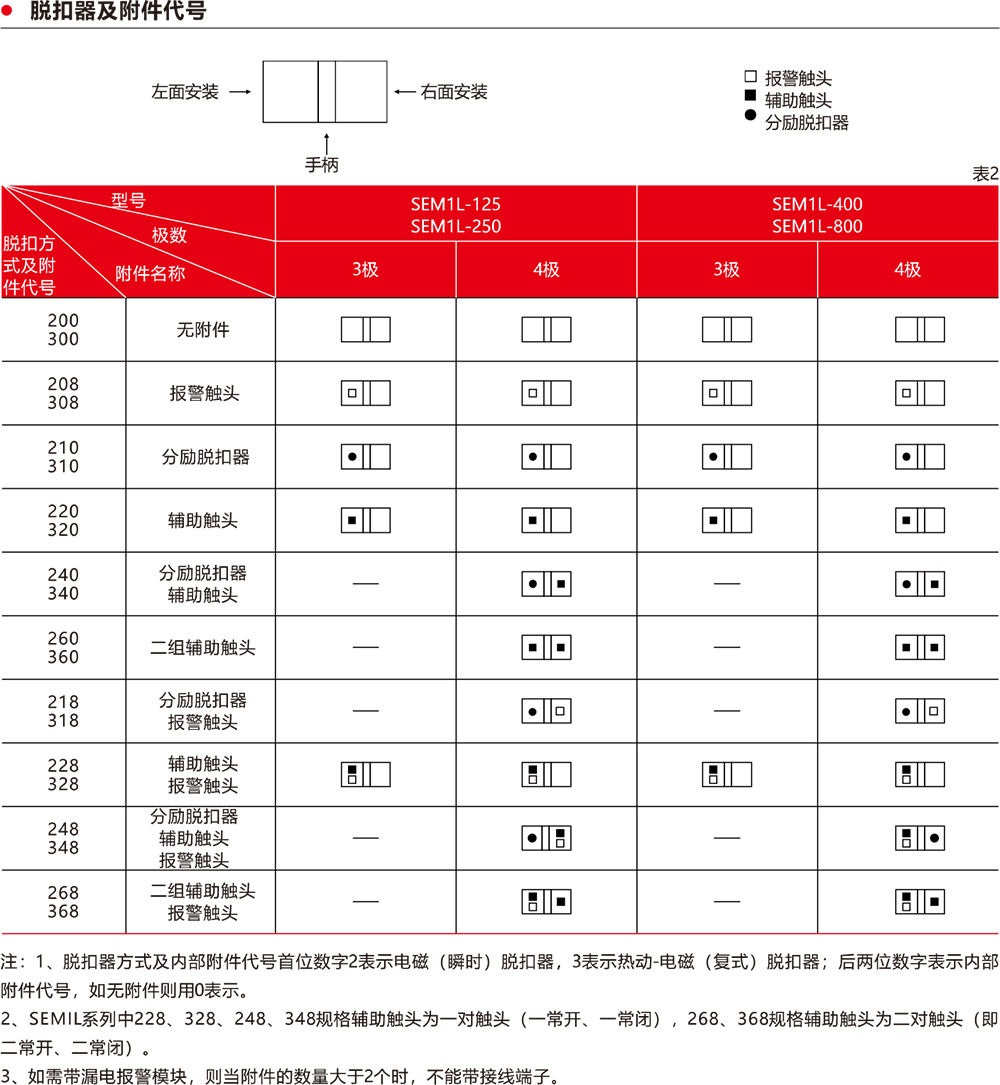

代号	说明
A型	N极不安装过电流脱扣元件，N极始终接通，不与其它三极一起合分
B型	N极不安装过电流脱扣元件，N极与其它三极一起合分(N极先合后分）
C型	N极安装过电流脱扣元件，N极与其它三极一起合分(N极先合后分）
D型	N极安装过电流脱扣元件，N极始终接通，不与其它三极一起合分


产品参数

基本信息
壳架等级额定电流		125		250		400		800
极数		1P+N、	3P、3P+N	1P+N、3P、3P+N. 2P 4P		3P、3P+N. 4P		3P、3P+N、 4P
频率(Hz)		50		50		50		50
额定工作电压Ue(v)		230	400	230	400	400		400
额定绝缘电压Ui(v)		690	800	690	800	800		800
额定冲击耐受电压Uimp (kv)		8		8		8		8
额定工作电流ln(A)		16A、20A、25A. 32A、40A、50A、 63A、80A、100A. 125A		100A、125A、140A. 160A、180A、200A. 225A、250A		225A、250A. 315A. 350A、400A		400A、500A 630A、700A. 800A
额定剩余动作电流 l△n(mA)		30、50、75、100. 150、200、300. 400、500		30、50、75、100. 150、200、300、 400、500		50、75、100. 150、200、 300、400. s00、1000		50、75、100. 200、300、 500、1000
分断能力级别		L	M	L	M	L	M	/
额定极限短路分断能力 lcu(kA)	AC400v	35	50	35	50	50	65	65
额定运行短路分断能力 lcs(kA)	AC400v	22	35	22	35	35	42	42
隔离功能		2P、3P、4P有		2P、3P、4P有		3P、4P有		3P、4P有
使用类别		A类		A类		A类		A类
使用寿命	机械	40000		40000		20000		20000
	电气	8000		8000		7500		7500
飞弧距离(mm)		≤50		≤50		≤50		≤50
