GL系列负荷隔离开关
GL系列负荷隔离开关适用于交流50Hz,交流额定电压至690V,额定电流至3150A。在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用。本产品符合GB/T 14048.3标准。
订购热线：13634215093
- 产品详情
-
产品概述
GL系列负荷隔离开关适用于交流50Hz,交流额定电压至690V,额定电流至3150A.在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用。本产品符合GB/T 14048.3标准。

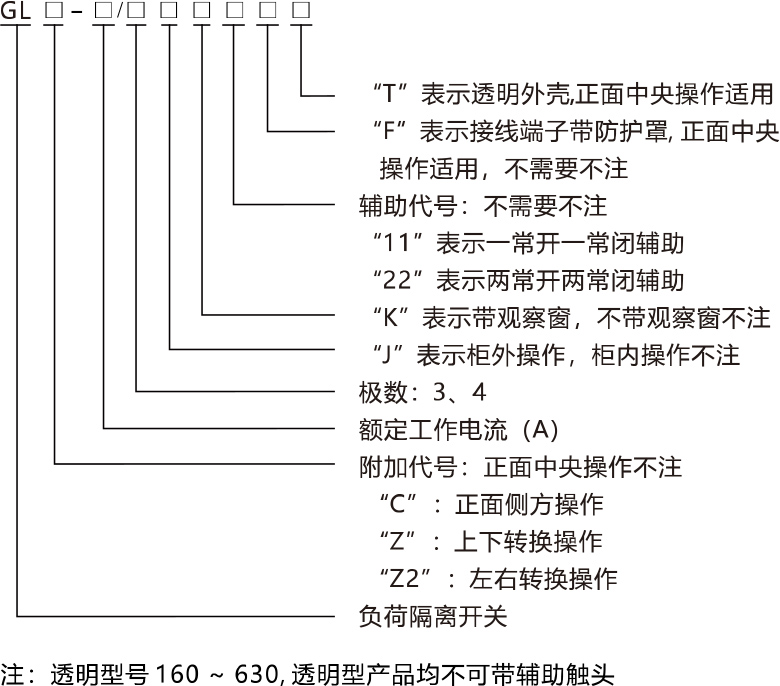

产品命名规则
—常开一常闭 11 1NO+1NC 二常开二常闭 22 2NO+2NC 正常工作条件及安装条件
周围空气温度上限不超过+ 40°C，下限不低于- 5°C。
安装地点的海拔不超过2000m.
湿度:最高温度为40%C,空气的相对湿度不超过50%，在较低的温度下可以允许有较
高的相对湿度，例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
周围环境的污染等级为3级。
开关应垂直安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无
爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
技术参数
约定发热电流lth (A) 100 160 250 4oo |630 1600 3150 额定绝缘电压Ui (v) 800 1000 额定工作电压Ue (v) 415/690 19/20 使用类别 AC-21B 额定工作电流le (A) 63 100 125 160 200 250 400 630 800/1 000 1250 1600 2000 2500 3150 颔定短时耐受电流(kA/s) 2 2 6 6 9 9 20 20 30 30 30 50 50 50 机械寿命（次) 1700 1700 1400 1400 1400 800 800 800 500 500 500 500 500 500 电寿命（次) 300 300 200 200 200 200 200 200 100 100 100 100 100 100 安装方式

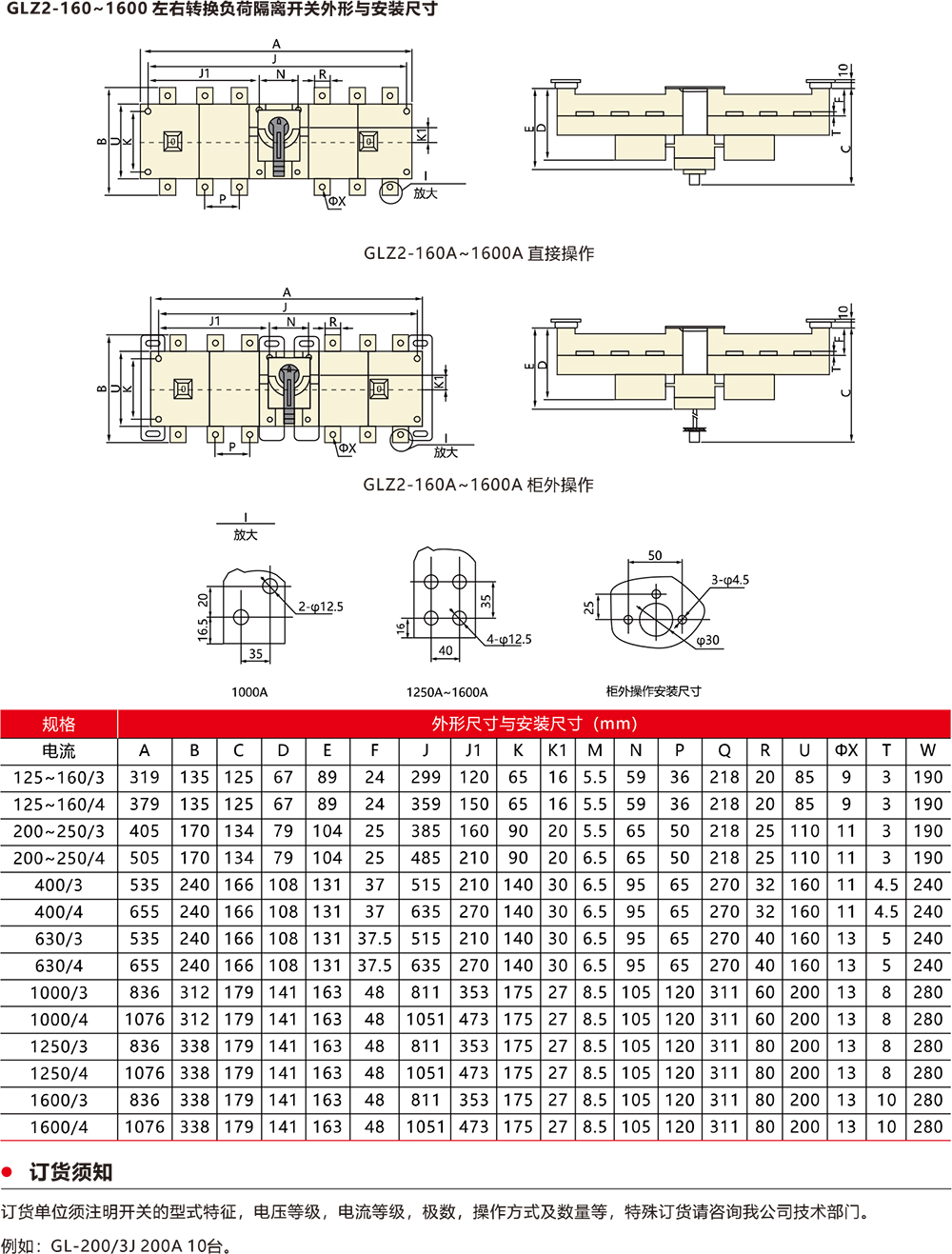

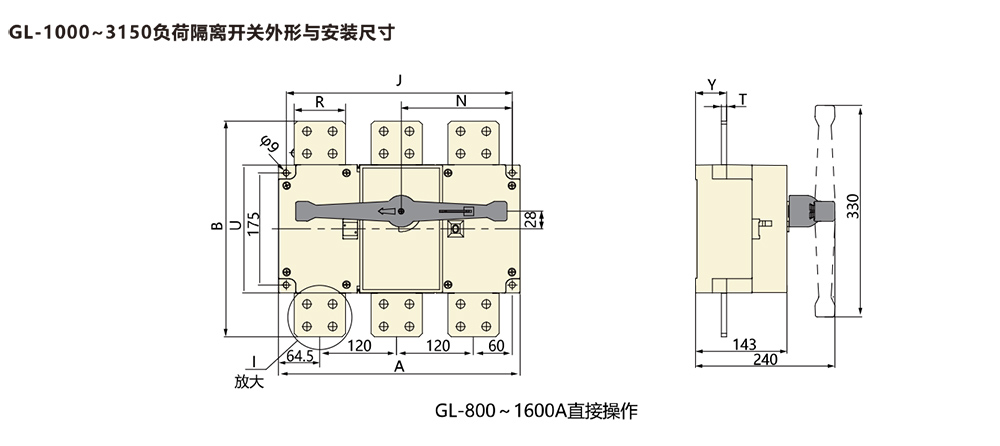

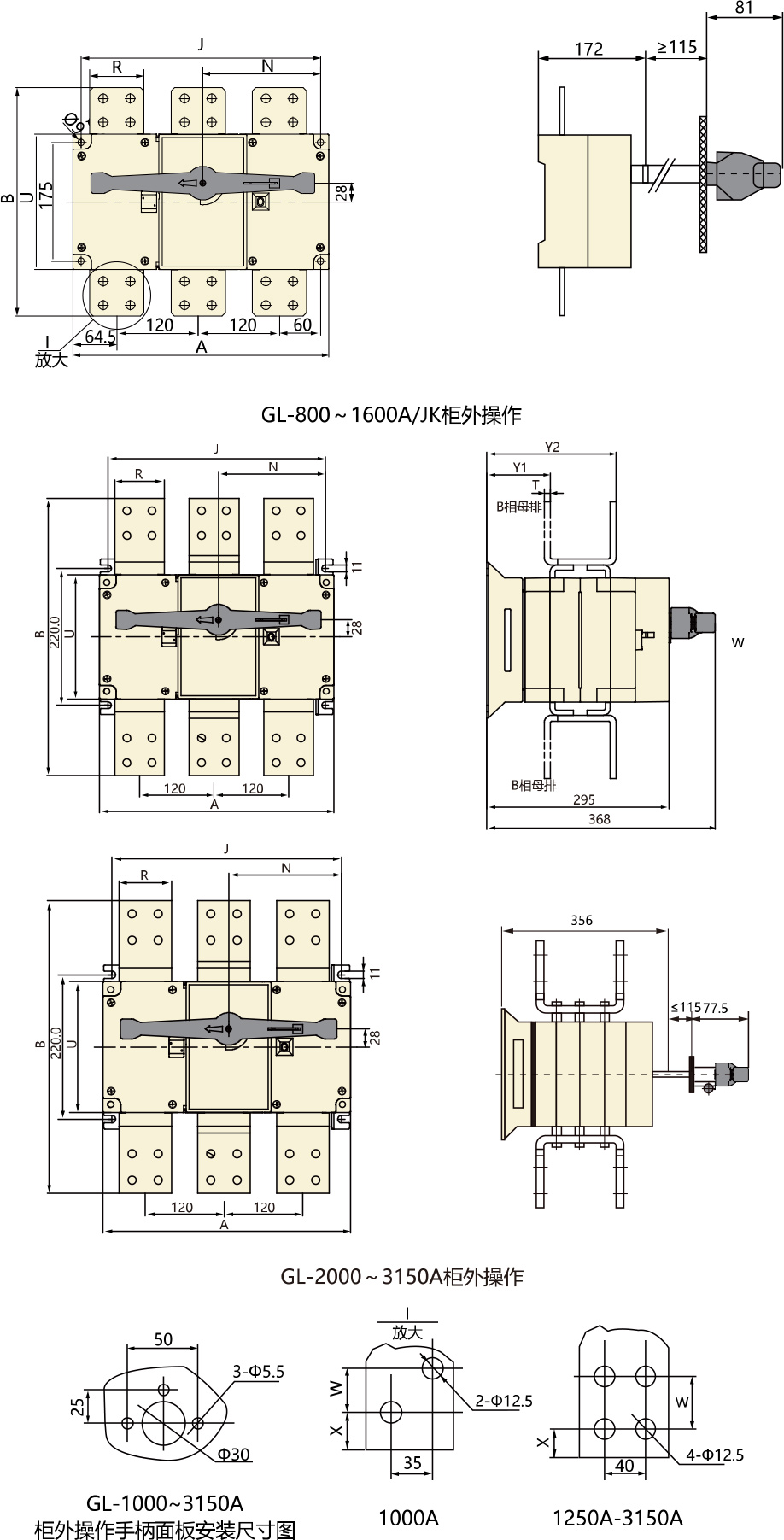

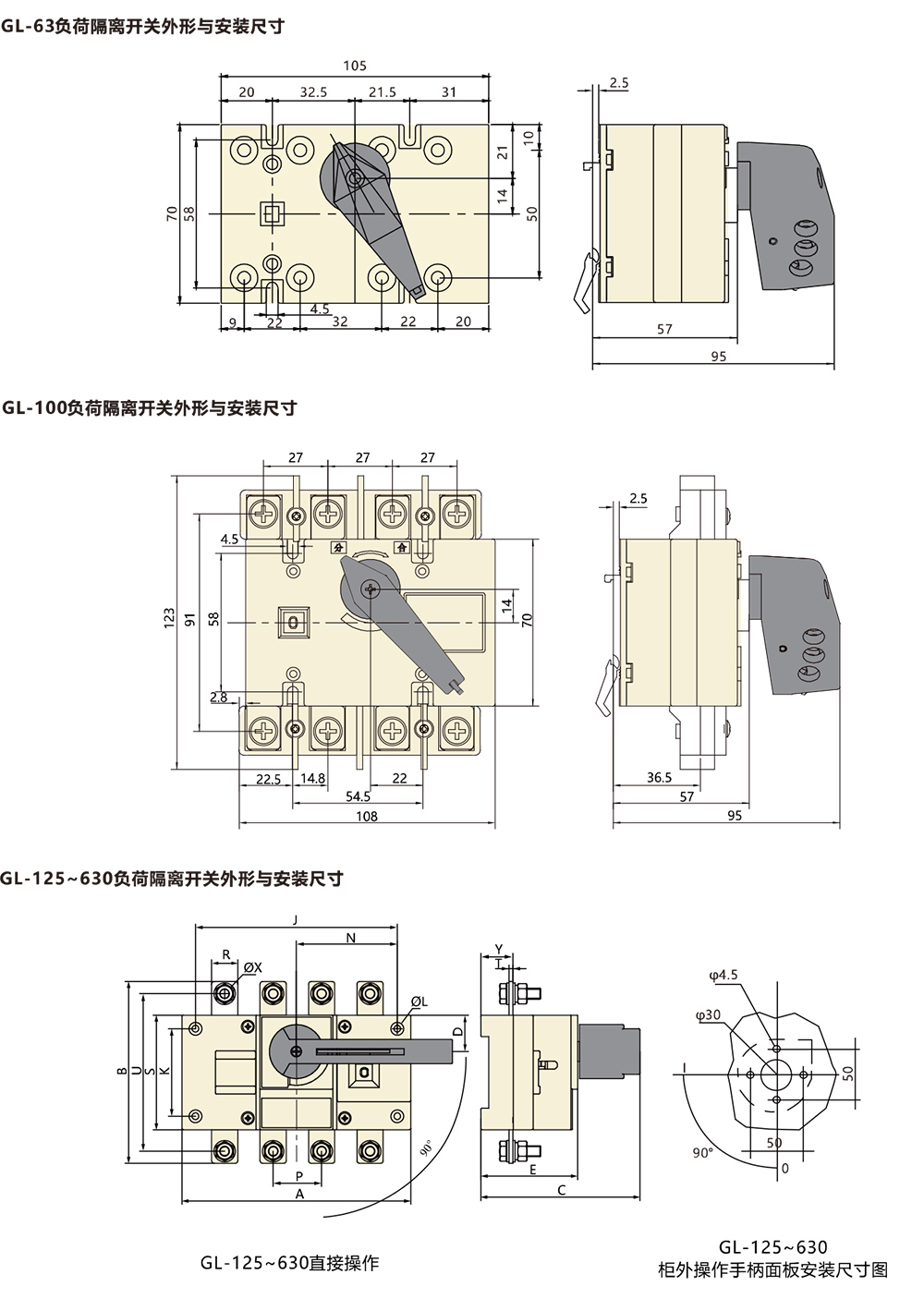

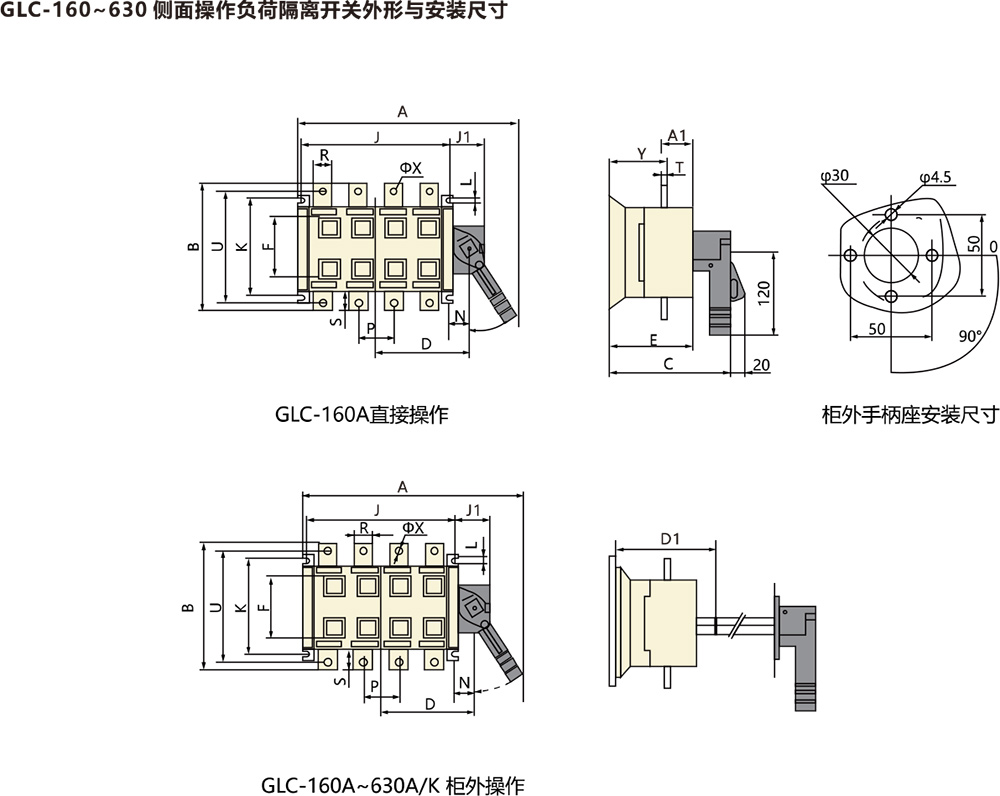

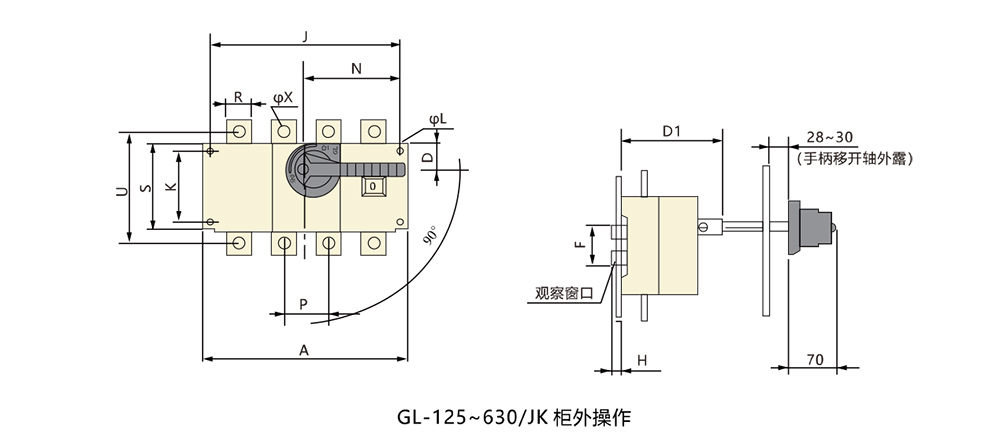

规格 外形尺寸与安装尺寸(mm) 电流 A B C D D1 E φL j k N p R S T u φx Y F H 120、160/3 140 135 125 27 92 73 5.5 120 65 75 36 20 85 3 117 9 24 50 10 125、160/4 170 135 125 27 92 73 5.5 150 65 75 36 20 85 3 117 g 24 50 10 200、250/3 180 170 138 35 98 86 5.5 160 90 105 50 25 110 3 140 11 26 79 15 200、250/4 230 170 138 35 98 86 5.5 210 90 105 50 25 110 3 140 11 26 79 15 400/3 230 240 185 50 135 110 7 210 140 135 65 32 160 4.5 206 11 37 95 20 400/4 290 240 185 50 135 110 7 270 140 135 65 32 160 4.5 206 11 37 95 20 630/3 230 260 185 50 135 110 7 210 140 135 65 40 160 5 220 13 37 95 20 630/4 290 260 185 50 135 110 7 270 140 135 65 40 160 5 220 13 37 95 20
