SELY-Ⅱ20系列电涌保护器

SELY-Ⅱ20系列电涌保护器(以下简称SPD)用于低压交流配电系统的IT、TT、TN-C、TN-S、 TN-C-S,等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。SPD具有共模(MC)和差模(MD)保护方式。SPD符合GBT1 8802.1/1EC61643-11。订购热线：13634215093

联系我们

产品详情

产品概述

SELY-Ⅱ20系列电涌保护器(以下简称SPD)用于低压交流配电系统的IT、TT、TN-C、TN-S、 TN-C-S,等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。SPD具有共模(MC)和差模(MD)保护方式。SPD符合GBT1

8802.1/1EC61643-11。

产品安装

安装在LPZ1或LPZ2区与LPZ3区交界处采用35mm的标准导轨安装，连接铜质多股导线为2.5- 16mm'。SPD每极必须设置保护一使用熔断器或小型断路器或专用后备保护器。适用于住户配电箱、计算机设备、信息设备。电子设备及控制设备前或最近的插座箱内。

主要结构及工作原理

SPD为一端口，防触电保护。户内式固定安装，电压限制型。SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。1P+N，2P+N，3P+N的由1P，2P，3P的SPD+ NPE零地保护模块组成，应用于TT、TN-S等供电系统。

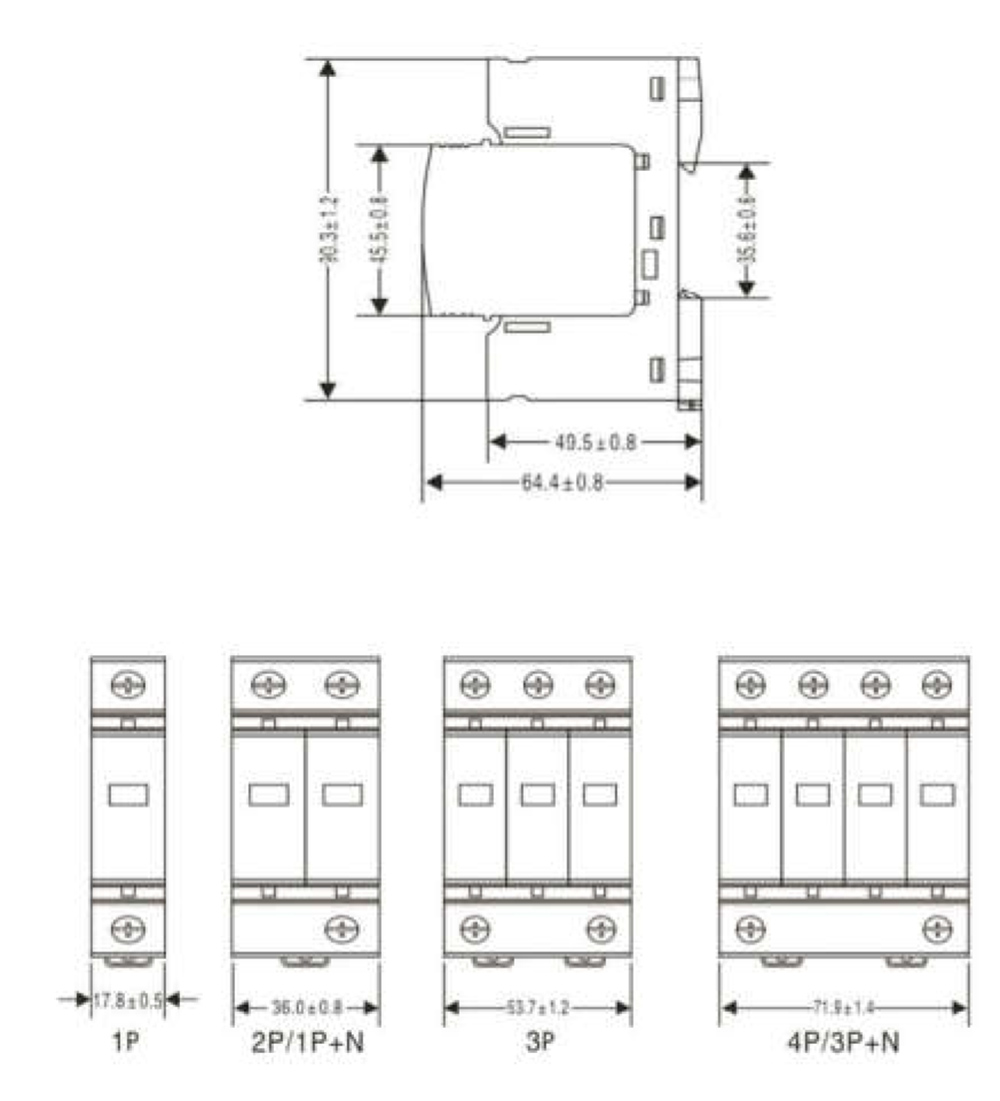

外形尺寸图

主要技术参数

型号规格	SELY-120					SELY-I10
最大持续工作电压Uc(VAC)	750	420	385	320	275	750	420	385	320	275
电压保护水平Up (kv)	2.5	1.8	1.5	1.4	1.2	2	1.5	1.3	1.2	1.0
最大放电电流(8/20 us)lmax(kA)	20					10
标称放电电流(8/20 us)In(kA)	10					5
响应时间ns	<25
防护等级	IP20
失效指示	老化失效:绿色正常，红色失效
用途	进线三级保护
遥信功能	可另配货
备注	最大持续工作电压Uc可定制
