产品概述

本产品适用于交流50Hz，额定工作电压400V以下，额定电流100A以下的双电源供电系统，对三相四线电网供电的两路电源常用电源(N)与备用电源(R)同时检测,当常用任何一相发生欠压(包括缺相)即自动从常用电源切换到备用电源(也可设定为手动切换),当常用电源恢复时，自动转回常用电源供电。使用户供电实现无人值守变电所。随着对供电系统的安全性和可靠性要求越来越高，自动转换开关越来越多地被应用在电力系统、医院、邮电通讯、消防、宾馆、银行、机场、码头、住宅小区、高层建筑、电.视台、军事设施、商场等不允许停电的重要场所。

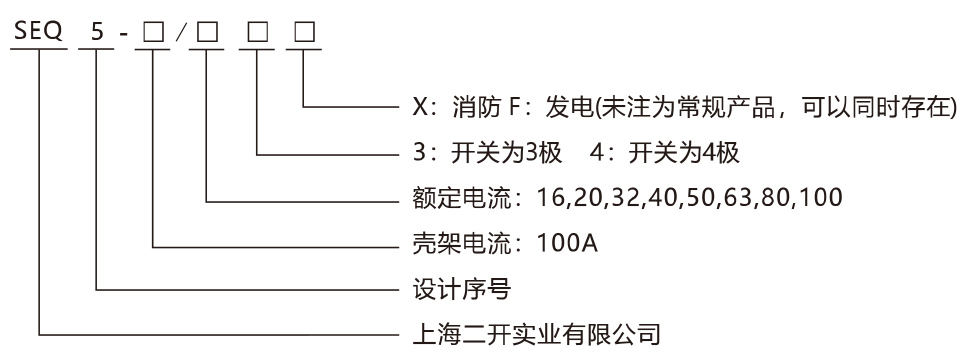

产品命名规则

产品特点

本产品完全自主原创设计，结构新颖，美观，体积小，功能齐全。本产品具有三项国家发明专利及外观设计专利。完全按照GB/T14048.1 1标准要求专门设计的PC级ATSE。独具匠心的双电源接触系统及驱动机构配合设计:常用备用每相均独立成室并分别相间连锁，再加上操作机构整体连锁及电气连锁的三重冗余保护，彻底杜绝了相间短路及触头熔焊造成的两路电源短路的可能。

直动双断点触头结构，大开距设计，电气隔离性能更加优异。动静触头:采用专用的抗熔焊触头材料，兼顾了导电、耐弧和防腐性能。拍合式动静触头连接，动静触头能够快速分离，有利于触头灭弧;触头结构的动触头采用弧面，静触头采用平面的结构，并添加了动触头的自找正调节设计，确保动静触头可靠的接触及触头灭弧。每一相触头都由独立的弹簧提供压力，触头压力大，可保证接触面积、抵抗电磁力、保证导电能力、短时耐受电流(Icw)大。

三相同步性:电源三相及N相采用同轴(大方轴)驱动并有防变形校正补偿设计，三相同步性偏差不超过于1 0ms。三段式结构设计，发电及消防功能均可提供，能满足用户的各种使用需求。用户接线端子采用提升式框形结构，连接导线最大为50mm2,紧定螺钉采用防滑牙定制设计，两进一出的连接方式，确保用户接线更可靠更方便。设有两路电源及合闸指示灯，及手柄的位置状态的机械指示，位置状态更明确。并备有取放快捷的操作减力杆，手动操作更安全更省力。可以通过手动，控制ATSE的三种工作状态。

导轨式产品安装; . 上下均采用双稳态卡扣的安装方式，用户安装或拆卸更加便捷方便。用户二次接线端口采用防水盖保护设计,更加安全合理。三极产品配备了专用零线接线端子，用户零线接线更方便，接线线径范围更宽更可靠。

精简的一体化设计:开关为积木式结构，体积小，重量轻，可节省安装空间，降低成本。精心专业的外观设计，加上每个零部件工艺细致的设计及制造，配合专业全面的全程质量管控。

符合标准

GB14048.11-2002《低压开关设备和控制设备第6部分:多功能电器第1篇:自动转换开关电器》

技术参数

正常工作条件

周围空气温度不超过+ 40°C，且其24h内的平均温度不超过+35°C,周围空气温度的下限为-5°C。

安装地点的海拔不超过2000m.

大气相对湿度在周围空气温度为+ 40°C时不超过50%;在较低温度下可有较高的相对湿度;最湿月的月平均最大相对湿度为

90%，同时该月的月平均最低温度为+25°C,并考虑到因温度变化发生在产品表面上的凝露。

污染等级为3级。

正常使用和安装条件

a)开关电器安装类别为级。

b)均可垂直或水平安装在专用的控制柜和电柜中。

C)开关电器的防护等级为IP20级。

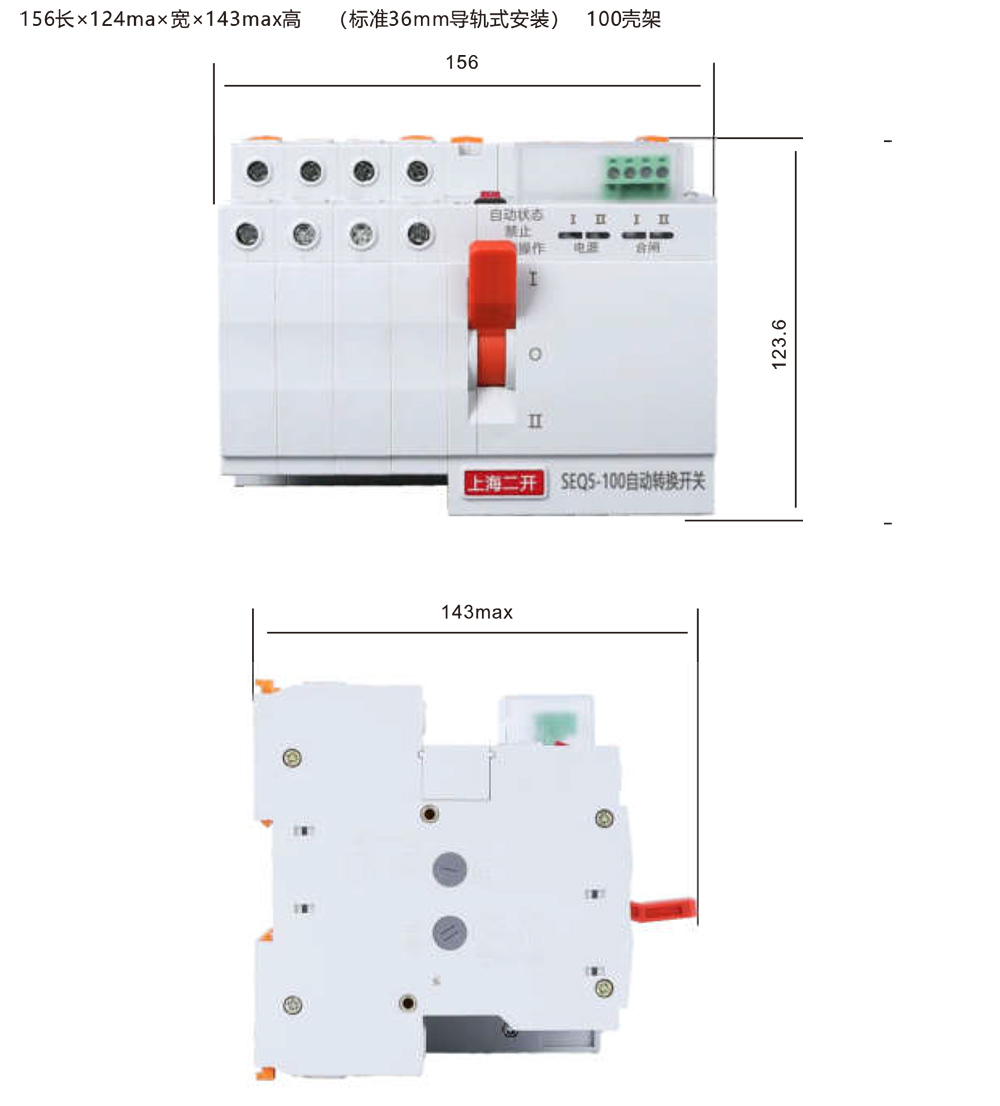

外形及安装尺寸
